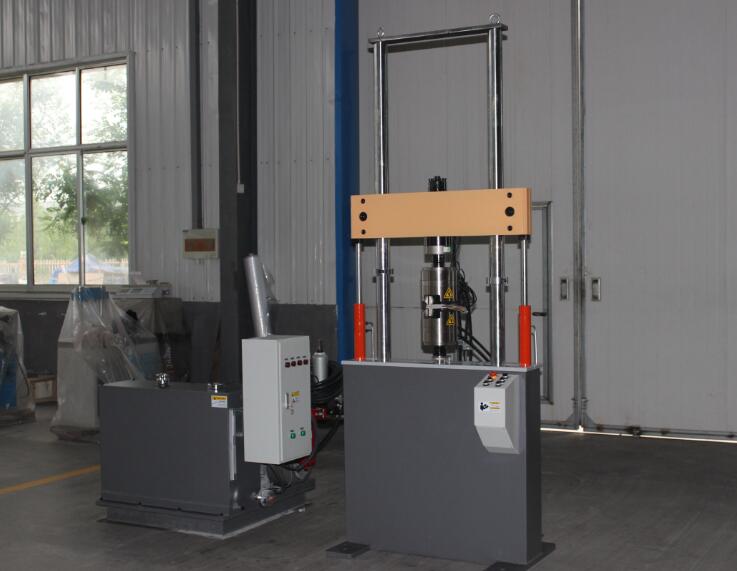

電液伺服結構疲勞試驗機

一、疲勞機用途：

FLPL電液伺服結構疲勞試驗機系統由疲勞機主機、伺服泵站、計算機控制系統、FULETEST疲勞測試軟件系統、恒壓伺服泵站及管路系統等組成，應用于各類金屬材料、復合材料、結構件、部件的動態性能、疲勞壽命等力學性能試驗。該儀器可以完成以下幾種試驗項目：拉拉疲勞試驗、拉壓疲勞試驗、壓壓疲勞試驗、斷裂韌度試驗、裂紋擴展試驗、應力疲勞試驗、應變疲勞試驗,符合GB/T2611《試驗機通用技術要求》、GB/T16826《電液伺服萬能試驗機》、GB3075《金屬軸向疲勞試驗方法》、JB/T9397《拉壓疲勞試驗機技術條件》、GB228《金屬材料室溫拉伸試驗方法》 GB/T 26076《金屬薄板(帶)軸向力控制疲勞試驗方法》 等試驗標準要求。

二、技術參數：

2.1型號可選：FLPL204、FLPL504、FLPL105、FLPL205;

2.2.額定載荷試驗力：50KN、100KN、200KN、250KN;

2.3試驗力精度：2%-100%FS范圍內±0.5%;

2.4試驗力動態示值波動度：±0.5%;

2.5作動器位移范圍可選：±75mm;示值精度±0.5%FS;

2.6主要試驗波形：正弦波、方波、三角波、斜波以及各類組合波等;

2.7疲勞試驗頻率：0.01-100Hz;

2.8試液壓站：電液伺服結構疲勞試驗機液壓工作站是為試驗系統提供高壓油的動力能源設備，液壓源由油箱、電機、高壓泵、濾油器、閥組等組成，結構為封閉型，有利于散熱及維護，結構緊湊、外形美觀。具有液壓油限壓保護、卸荷功能，高效率、低噪音，為系統提供動力。

三、控制器組成及參數：

1.計算機單元：計算機屏幕顯示試驗參數，自動描繪試驗曲線，數據處理方法多種國際標準規定的相關試驗要求;

2.液壓控制單元：力、位移全數字PID閉環控制，控制模式可平滑無擾切換;

3.信號發生器單元：信號發生器精度0.01%;

4.信號調理單元：試驗信號測量分辨率：≥1/200,000，示值精度0.005FS;

5.伺服閥驅動單元：基于PCI總線的全數字液壓伺服控制器;

6.測控系統：測控系統與軟件系統相配合，集傳感器信號放大、數據采集、數據顯示、曲線繪制、數據處理等功能于一體;

7、疲勞試驗軟件：在Windows 多種環境下運行，界面友好，操作簡單，能完成試驗條件、試樣參數等設置、試驗數據處理，試驗數據能以多種文件格式保存，試驗結束后可再現試驗歷程、回放試驗數據，試驗數據可導入在Word、Excel、Access等多種軟件下，進行統計、編輯、分類、擬合試驗曲線等操作，試驗完成后，可打印出試驗報告。
