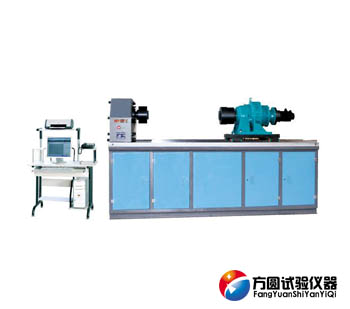

一、0.5/1/2/10/20N.m微機控制扭轉試驗機/臺主機結構：

  試驗機主機：采用臥式結構；鑄件底座或焊接底座；高精度導軌+滑塊，剛性好，精度高。

  傳動系統：由進口伺服電機+變頻器、及其減速系統組成。

  測力系統：由高精度扭矩傳感器及AD芯片等組成。

  安全保護：控制軟件具有扭矩過載保護、過流保護、過壓保護

  控制系統：試驗力測量控制系統由高精度扭矩傳感器、測量放大器、A/D轉換、穩壓電源等組成；角度測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成；通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

  1、材料或零部件的扭轉角度；        2、材料或零部件的扭轉扭矩；

  3、材料或零部件的曲線分析；        4、材料或零部件的定次數檢測；

  5、材料或零部件的定扭矩檢測；       6、材料或零部件的最大扭矩、峰值；

  7、材料或零部件的破壞性試驗；       8、材料或零部件的合格性試驗。

二、主要技術性能指標：

  扭矩量程：       0.5/1/2/10/20N.m

  扭矩精確測量范圍：       1%-100%；

  扭矩最小讀數值：         0.001Nm

  試驗扭矩分辨率                 1/±300000

  扭矩示值相對誤差：             ≤±1.0%

  扭矩重復性相對誤差：           ≤1.0%

  轉角測量范圍                   0-99999°

  轉角示值相對誤差：             ≤±1%

  轉角最小讀數值：               0.01°

  試驗轉速：                 0.05-720°/min無級調速

  扭轉速度示值相對誤差：         ≤±1%

  扭轉速度示值重復性誤差：       ≤1.0%

  加力盤、扭矩盤間距離：        0～300mm

  兩夾頭的同軸度：              ≤Φ1mm

  電源：                     AC 220V±10％，50Hz；

  試驗級別:                        1級

三、試驗機的工作環境要求：

  1、在室溫100C～350C范圍內；對溫度要求嚴格的試驗，試驗溫度應為：23℃±5℃

  2、相對濕度不大于80%；

  3、在穩固的基礎上正確安裝；

  4、在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；

  5、電源電壓的波動范圍不應超過額定電壓的10%。
