一、產品概述：

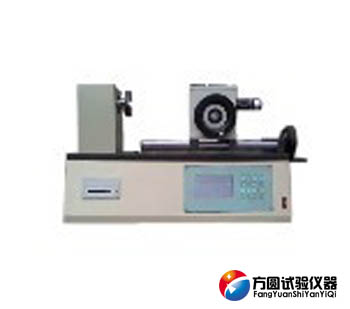

　　TNS臥式彈簧扭轉試驗機（TNS-S5000/TNS-S2000/TNS-S1000/TNS-S500）由機械加力、傳感器扭矩檢測、光電編碼器轉角顯示、機座等部分組成，適用于對各種扭轉彈簧，蝸卷彈簧做扭轉試驗，在一定的轉角下測定彈簧的扭矩，或在一定的扭矩下測定彈簧的轉角，也可用于其它彈性元件和磨擦機構的扭轉試驗。。該試驗機通過電機、減速機、齒輪的傳動，帶動扭轉彈簧作往復運動，實現對扭簧的扭轉性能的檢測。該機無污染、效率高，具有較寬的調頻范圍和試驗空間，配上合適的輔具，可完成不同規格的彈簧疲勞試驗。主要使用于彈簧制造，低壓電器，動力機械，大專院校及科研單位實驗試等單位。



 　　二、方案描述：



 　　【主機】采用臥式結構，主體結構采用框架鑄造結構，以保證整機的剛性。夾具采用優

 　　質合金結構鋼40CrNiMoA淬火（HRC45～50）方式，主傳動軸采用合金結構鋼淬火處理，

 　　保證其使用壽命。試樣的安裝、拆卸方便、快捷。

 　　【傳動系統】采用蝸輪蝸桿減速器傳動，保證傳動的均勻、穩定及傳動精度。

 　　【測量顯示系統】該機采用光電編碼器采集試樣的扭轉角度θ，高精度輸出對稱性扭矩

 　　傳感器采集試樣的扭矩T。液晶顯示試樣的扭矩T、扭轉角度θ。數據處理試件的最大扭

 　　矩、最大扭轉角度、扭轉強度等。

 　　【安全保護裝置】達到設置次數自動停機。



 　　三、工作條件:



　　試驗機在下列條件下正常工作:

　　(1)在室溫20±10 ℃ 范圍內,相對濕度≤80%;

　　(2)在穩固的基礎上放置;

　　(3)在周?chē)鸁o(wú)振動,無腐蝕性介質和無強電磁場干擾的清潔的環境中;

　　(4)電源電壓的波動范圍不應超過額定電壓的±10%。



 　　四、主要規格參數和技術指標：

序號	項 目 名 稱	規 格、參 數 及 指 標
1	產品型號	TNS-S5000	TNS-S2000	TNS-S1000	TNS-S500
2	最大試驗扭矩MN （Ｎmm）	5000	2000	1000	500
3	扭矩最小讀數值 （Ｎmm）	0.5	0.2	0.1	0.05
4	扭矩精確測量范圍（Ｎmm）	500-5000	200-2000	100-1000	50-500
5	扭轉角最大讀數值( o )	9999.9
6	扭轉角最小讀數值( o )	0.1
7	扭矩盤間最大距離	≥160
8	扭矩示值相對誤差	≤±1.0%
9	扭矩示值重復性相對誤差	≤1.0%
10	工作電壓	AC220V±10%

 　------------------------------------------------------------------------------------------------------------------

　　延伸閱讀：

 　　TNS臥式彈簧扭轉試驗機操作規程

 　　1.新建試驗記錄

 　　2.輸入試驗機試樣的參數，在設置參數時分為2個部分，試樣參數和預設參數及結果，對于試樣參數這部分知識針對螺旋彈簧而設置的，當試樣為碟簧、板簧時，這些參數可以不填寫，不填寫的參數報表中不打印。

 　　3.參數設置完成后將試樣放置于夾具的中心位置。

 　　4.設置試驗參數，試驗速度不要過大，否則試驗結果不準確。

 　　5.待準備就緒后試驗開始。點按鈕試驗開始開始試驗，試驗完成后自動結束，也可以在試驗過程中點試驗介紹按鈕結束試驗。

 　　6.查看試驗結果并打印結果報表，數據信息會以Word表格的形式展現。

 　　TNS臥式彈簧扭轉試驗機常見故障及解決

 　　1、開機后無顯示

 　?、偈欠裾９╇姡河秒姽P或萬用表測量220V電壓

 　　②電源插座的保險管是否燒壞：打開機身插座，取出保險管檢查是否熔斷

 　　③開機時是否有蜂鳴聲：如果有蜂鳴聲說明機器運行，應該是顯示屏松動或故障

 　?、荛_(kāi)機時無蜂鳴聲：打開TNS臥式彈簧扭轉試驗機后蓋檢查與變壓器的各連線是否脫落，電路板上的電源插頭是否脫落，若無脫落，可測量變壓器輸出是否為交流9V

　　⑤若上述檢測均正常，可與廠家聯系

 　　2、加載后，力值無顯示

 　　①傳感器是否連接好：重新連接

 　　②傳感器是否過載：直接與廠家聯系

 　　3、下壓手柄時，角度不變化

 　　檢查T(mén)NS臥式彈簧扭轉試驗機編碼器插頭是否松動

 　　4、打印機不正常打印

 　?、匍_(kāi)機后打印機指示燈是否點亮：如果不亮可打開后蓋檢查打印機與電路板間連線是都松動

 　?、诖蛴〖埵欠裼猛辏捍蜷_(kāi)打印機前蓋，檢查是否有打印紙

 　　5、顯示的力值波動較大或重復性較差

 　　①加載是否勻速緩慢：加載盡可能平穩

 　　②周?chē)欠裼袕?qiáng)磁場：更換試驗地點進行測試

 　?、叟c傳感器相連的兩根立柱是都與其他物體接觸：如果試驗過程中觸碰立柱會影響實驗結果

 　?、躎NS臥式彈簧扭轉試驗機頂蓋是否與傳感器摩擦：使其保持一定間隙
