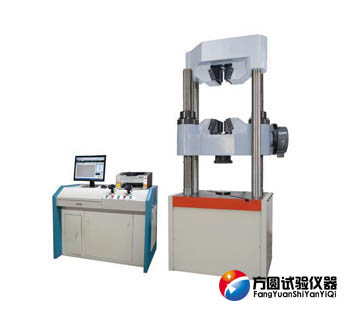

WEW-300C/600C微機屏顯式液壓萬能試驗機
點擊： 次
發布時間：2018-11-15 14:17:00
QQ：1906405207 手機：13335188850 陳
- 產品介紹
WEW-300C/600C微機屏顯式液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。
WEW-300C/600C微機屏顯式液壓萬能試驗機由蝸輪蝸桿下置式主機及油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用蝸輪蝸桿傳動。手動調整送油閥進油量來實現材料的拉伸、壓縮、彎曲等試驗。試驗結束后自動采取材料的FM、REH、REL、RPO.2、RP1、RM和彈性模量E等實驗結果。
性能特點：
1、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。
2、測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試。對已相同條件的試樣一次輸入批量自動生成，還可制作條件模板。
3、試驗力顯示全程分辨率不變，以確保試驗數據測量的準確性。
4、實驗數據（試驗力、加載速率）和試驗曲線隨試驗過程實時屏幕顯示。
5、WEW-C系列微機屏顯式液壓萬能試驗機可實現實驗結束后試驗數據自動分析、自動存儲和打印。
6、當負荷超過滿量程的2%-5%時自動過載保護停機
7、根據試驗日期可自動查詢相關歷史記錄
8、軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。
技術參數：
| 產品型號 | WEW-300C | WEW-600C | WEW-1000C |
| 主機結構形式 | 蝸輪蝸桿油缸下置式結構 | ||
| 最大試驗力 | 300 kN | 600 kN | 1000 kN |
| 試驗機級別 | 1級 | ||
| 試驗力測量范圍 | 1%-100%FS | ||
| 試驗力示值相對誤差 | ≦示值的1% | ||
| 力分辨率 | 1/300000 | ||
| 變形測量裝置 | 電子式引伸計 | ||
|
變形示值 相對誤差 |
≦示值的±0.5% | ||
| 位移測量裝置 | 光電編碼器 | ||
|
位移示值 相對誤差 |
≦示值的±1% | ||
| 位移分辨力 | 0.01mm | ||
| 活塞最大移動速度 | 70（mm/min） | ||
| 橫梁調整速度 | 150（mm/min） | ||
| 控制方式 | 手動加載 | ||
| 安全保護裝置 | 機械限位保護和軟件過載保護 | ||
| 有效拉伸空間 | 650mm | ||
| 有效壓縮空間 | 550mm | ||
| 立柱間距 | 530mm | 650mm | 760mm |
| 夾緊方式 | 液壓自動夾緊 | ||
| 圓試樣夾持直徑 | φ6-φ20mm | Φ10-φ30mm | Φ13-φ40mm |
| 扁試樣夾持厚度 | 0-10mm | 0-15mm | 0-30mm |
| 扁試樣夾持寬度 | 76mm | 80mm | 70mm |
| 上下壓盤尺寸 | 204*204mm | ||
| 彎曲支輥間距 | 600 mm | ||
| 彎曲支輥寬度 | 140mm | ||
| 活塞最大行程 | 250mm | ||
| 主機外形尺寸 | 1000×600×2365 | 1180×750×2633 | 1320×800×2965 |
| 主機電源 | 1.1KW | 1.1KW | 3K |
| 油源控制柜外形尺寸 | 960×630×900 | 960×630×900 | 960×630×900 |
| 控制柜電源 | 1.5 KW | 1.5 KW | 1.5 KW |
| 主機機重量 | 3000kg | 3500kg | 6500kg |
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
WEW-300C/600C/1000C液壓試驗機的操作規程
1.檢測準備
1.1本試驗機操作員應持有理化檢測力學Ι級以上資質證書。
1.2試驗前須對設備說明書進行詳細的閱讀，了解其原理。
1.3開機前須對設備整體進行檢查，確保其完好，方可進行試驗。
1.4試驗樣品應符合試驗標準，根據試樣選擇合適的檔位，切忌超載運行設備。
2.操作規程
2.1依次按“電源開”“油泵開”按鈕，指示燈亮。
2.2根據試件選用測量范圍（包括夾具和壓頭）。
2.3擰開送油閥使試臺上升10毫米，然后關閉送油閥。（彎曲試驗不需做）
2.4按動夾緊按鈕，使液壓卡頭電磁閥處于有點狀態，將試件的一端夾于上鉗口中（或者下鉗口，根據個人習慣）。
2.5調整零點，開動WEW-C液壓萬能試驗機的電動機，將下鉗口（或上鉗口）升降到適當高度，將試件另一端夾在下鉗口（或上鉗口）中。2.6按試驗要求的加荷速度，緩慢的擰開送油閥進行加荷試驗。
2.7試件斷裂后，關閉送油閥。取下斷裂的試件。
2.8彎曲試驗時，加荷使試件彎曲到規定角度，關閉送油閥，取下試件。
2.9打開回油閥，使試臺回到初始位置。
2.10試驗完畢，依次關閉“油泵閥”和“電源閥”，放好工具，清理試驗臺，填好設備運轉記錄。
3.注意事項
3.1開機必須一次按“電源開關”“油泵開關”開按鈕，關機必須一次按“油泵開關”“電源開關”關按鈕。
3.2調零時，須在設備升到10毫米以上，關閉送油閥下。
3.3夾持試件一定要垂直，以免影響試驗結果。
3.4試驗過程中，試驗員切忌站在試驗臺的正前方，以免試件斷裂時對人身構成傷害。
